1、單滾筒干燥設備圖1-2為常壓操作、底部進料的單滾筒干燥設備。用于溶液或稀漿狀懸浮液的物料干燥。布膜方式常為浸液式或噴濺式；料膜厚度為0.5-1.5mm。筒內蒸汽壓力為0.2-0.6MPa筒體用鑄鐵或鋼板焊制。筒體直徑在0.6-1.6m范圍，長徑比(L/D)=0.8-2,筒體長度可達3.5m。刮刀位置常在筒體斷面的Ⅲ、Ⅵ象限，與水平軸線交角為30°-4一、真空冷凍干燥設備 真空冷凍干燥設備主要由制冷系統、真空系統、加熱系統、電器儀表控制系統所組成。主要部件為干燥箱、凝結器、冷凍機組、真空泵加熱/冷卻裝置等。真空冷凍干燥制品的凍干是在干燥箱中進行，干燥箱內擱板采用不銹鋼板制成，內有媒體導管分布其中，可對制品進行冷卻或熱，干燥目前我國常見干燥機種類有噴霧干燥機、氣流干燥機、流化床干燥機、帶式干燥機等。 噴霧干燥機噴霧干燥是干燥設備中進展最快的設備之一。常規的霧化方法有3種：旋轉霧化、壓力霧化及氣流霧化。 旋轉霧化噴霧干燥的特點是單機生產能力大(噴霧量可達200t/h)，干燥速度快，具有瞬時干燥特點，同時進料量容易控制，操作可調性強，是企業首選產品之一。 壓 一、高頻和微波對人體健康的影響和傷害作用： 高頻電磁場和微波輻射對人體健康有一定的影響，高頻干燥機和微波干燥機在生產中也會放射出電波對身體產生影響或傷害，所以必須加強安全防護措施。 生物組織吸收輻射能量的大小隨著頻率的不同而不同。頻率低于利用機械力和重力等，將兩種或兩種以上物料均勻混合起來的機械，混合機械可以將多種物料配合成均勻的混合物，如將糧食種子、水泥、碎石和水混合成混凝土濕料等；混合機在攪拌過程中還可以增加物料接觸表面積，以促進化學反應；混合機還能夠加速物理變化，例如粒狀溶質加入溶劑、低粘度液體、中高粘度液體、膏狀物等通過混合機械的作用可加速溶解混勻，有了混合機就杜絕拌種過程中的不均勻的問題。讓農民得到了真正的實惠。

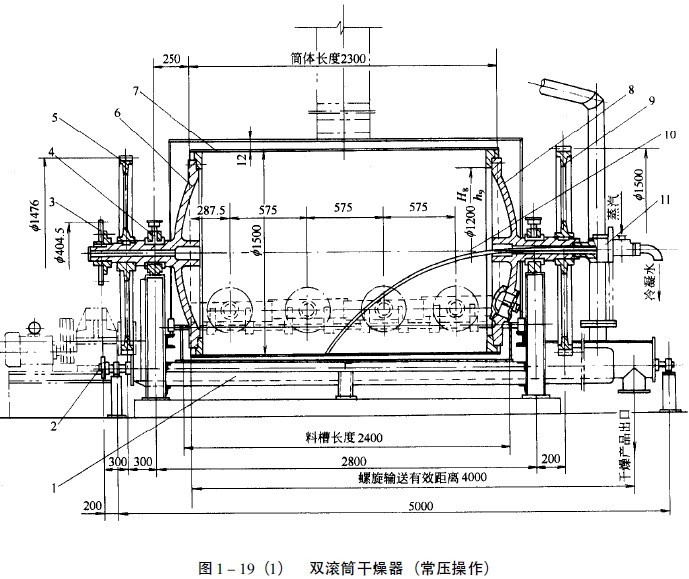

一、結構組成和總體設計 1、用于液相物料干燥的單滾筒滾筒和雙滾筒干燥設備，其結構均可歸納為以下組成部分。 （1）滾筒干燥設備的滾筒（包括筒體、端蓋、端軸及軸承）。 （2）布膜裝置（包括料槽、噴濺器、攪拌器、膜厚控制器）。 （3）刮料裝置（包括刮刀、支承架、壓力調節器）。 （4）傳動裝置（包括電動機、減速裝置和傳動件）。 （5）進氣與排液裝置（包括進氣頭和管路附件）。 （6）滾筒干燥設備支架與密封罩。 （7）干燥產品輸送和最后干燥設備。 圖1-18為常用的單滾筒干燥設備結構，圖1-19為雙滾筒干燥設備結構。 2、總體設計包括以下方面。 （1）確定滾筒干燥設備型式和筒徑、筒長及滾筒轉速根據工藝要求處理的物料量、濕含量指標，經物料和熱量衡算，在已知料膜干燥時間、蒸發強度和傳熱速率等設計參數的基礎上，確定滾筒干燥面積。依據工藝設計的流程，設備和配套在廠房的配置要求，初步確定進料、布膜、出料和供熱的方式與布置。在以上條件下，做出干燥設備的選型并計算筒體直徑、長度和轉速。在確定筒徑和轉速時，應適當留有余地，以適應物料干燥條件出現變化后的狀況。 （2）確定料槽的外形尺寸，做出布料、刮料、成品輸送或最后干燥裝置，以及供熱介質進出筒體方式的相對位置的斷面布置。 （3）確定傳動方式、減速級數和傳動件的型式，并初步估算傳動功率和傳動件的主要外形尺寸。在此基礎上，做出滾筒組件的軸向布置（包括支承方式和各傳動件的相對位置）。并結合料槽、刮料、出料、供熱裝置的布置，進行綜合調整，使之緊湊、合理，滿足操作和檢修的要求。 （4）根據蒸發物料的性質和環境狀況，確定密封罩或排氣罩的外形尺寸，并做出相應的布置。 （5）確定干燥設備各主要部件（滾筒組件和刮刀等）的材質。
